目标识别嵌入式视觉套件

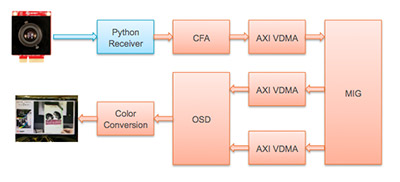

该平台可简化用于FPGA加速功能的视频处理模块实现方案。该平台能完成视频输入和显示器输出帧缓存数据路径功能，使用户能够集中精力进行实际应用开发。


应用与特性:

• 视频分析开发平台
• 视频处理开发平台
• 配套1080p视频输入的完整摄像头输出
• 借助FPGA架构加速实现性能改进
• 硬件/软件分区
  • 处理系统（PS）：关键点处理
  • 处理逻辑（PL）：像素处理
      • Mono Conversion
      • Scaler
      • FastXCorner (HLS)
      • IC Angle (HLS)
      • Descriptors (HLS)
• 结合QT环境的Linux
  • 支持鼠标和键盘

资源利用率 (XC7Z020)
70% LUT
43% FF
工作频率
处理系统（PS）：666MHz
可编程逻辑（PL）：100MHz / 150MHz
DDR3: 533MHz


嵌入式视觉套件

EMBV开发套件
AES-MBCC-EMBV-DEV-G
• 承载卡套件 + MicroZed 7020

安森美PYTHON-1300-C摄像头模块
AES-CAM-ON-P1300C-G
• 1280 x 1024像素
• 帧速率高达 210fps
