五項功能可提升邊緣端嵌入式 AI 性能

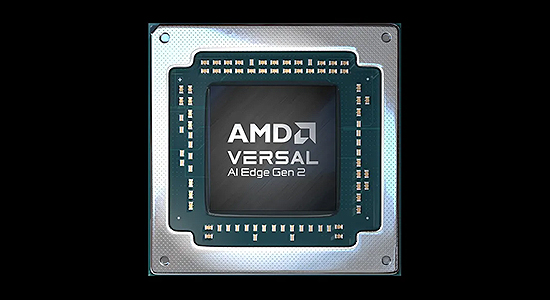

AI 驅動型系統正催生指數級算力需求，使得在緊湊的空間和功率限制內設計嵌入式應用變得更具挑戰性。設計人員需要支持嵌入式 AI 系統中的所有計算階段，而無需添加額外器件。這正是全新 AMD 第二代 Versal™ AI Edge 系列自適應 SoC 的用武之地。
靈活、實時的感測器輸入和數據預處理
1. 利用世界領先的可編程邏輯改善響應時間
第二代 Versal AI Edge 系列自適應 SoC 旨在通過可編程邏輯快速採集和處理各種數據和感測器輸入。設計人員可以使用可編程邏輯為特定功能定制硬體，從而實現無緩存確定性數據處理，有助於縮短執行時間。
推理結果的高性能後處理
2.處理複雜的決策和控制算法
第二代 Versal AI Edge 系列器件中的增強型集成 CPU 系統旨在提供較之第一代器件至高 10 倍的標量處理能力1。現在，您可以針對自動駕駛、工業智能相機分析、醫療成像等展開設計 ，無需獨立 CPU 的闆卡空間和功率。
以強勁性能實現 ASIL D/SIL 3 等級
3.利用內置冗餘和硬化 IP 實現安全目標
第二代 Versal AI Edge 系列自適應 SoC 使設計人員能夠在 APU/RPU 上實現高至 100K DMIPS 算力的 ASIL D/SIL 3 級別功能安全2。可編程片上網絡（ NoC ）和集成的 DDR5/LPDDR5X 內存控制器能提供內置冗餘，以維持功能安全。
針對新出現的安全威脅的靈活應變能力
4.確信您的系統始終受到保護-無論當今還是未來
第二代 Versal AI Edge 系列器件包括硬化的安全 IP，類似一個全新的應用安全單元，可提供內置保護功能。 AMD Versal 器件還以其可編程邏輯而聞名，令設計能夠快速適應以滿足隨時間推移不斷湧現的安全需求，而無需部署新的硬體。
單晶片智能性減少器件數量
5.以一顆器件實現佔板面積與功率目標
通過在單器件中實現預處理、AI 推理和後處理，AMD 第二代Versal AI Edge 系列自適應SoC 能夠降低或消除對額外處理器、PCIe® 或I/O 集線器、配套FPGA 以及安全微控制器的需求。這樣的架構避免了多晶片解決方案的開銷，進而帶來了更小的系統佔用空間、較低的系統時延並縮短了設計時間。
發揮單晶片異構計算的力量
借助專為在嵌入式系統中執行而構建的單器件來支持每個計算階段。
進一步了解第二代 Versal AI Edge 系列自適應 SoC 如何助力您滿足系統要求，同時節省功耗和闆卡空間。
1.基於AMD 內部對第二代Versal AI Edge 系列和第二代Versal Prime 系列處理系統組合的DMIPS 合計總值的矽前性能估算，配置為8 個2.2 GHz 下的Arm Cortex-A78AE 應用核心和10個1.05 GHz 下的Arm Cortex-R52 實時核心，對比已發布的第一代Versal AI Edge 系列和Versal Prime 系列處理系統的總DMIPS。第二代Versal AI Edge 系列和第二代Versal Prime 系列運行條件：最高可用速率等級、0.88V PS 工作電壓、分離模式運行、最大支持運行頻率；第一代Versal AI Edge 系列和Versal Prime 系列運行條件：最高可用速率等級、0.88V PS 工作電壓、最大支持運行頻率。實際 DMIPS 性能在最終產品上市時將有所不同。截至 2024 年 2 月的性能預測。 （ VER-027 ）
2. 基於AMD 內部對第二代Versal AI Edge 系列和第二代Versal Prime 系列處理系統中應用處理單元（ APU ）的DMIPS 合計總值的矽前功能安全目標和性能估算，配置為8 個2.2 GHz下的Arm Cortex-A78AE 應用核心。運行條件：最高可用速率等級、0.88V PS 工作電壓、分離模式運行、最大支持運行頻率；第一代Versal AI Edge 系列和Versal Prime 系列運行條件：最高可用速率等級、0.88V PS 工作電壓、最大支持運行頻率，所有APU 核心均在鎖步模式下運行。實際 DMIPS 性能在最終產品上市時將有所不同。 （ VER-028 ）
